Druckwellenschalter

Das Druckwellen-System arbeitet pneumatisch elektrisch. Hierbei wird beim Zusammendrücken eines elastischen Geberelementes (Druckwellenschiene, Druckwellenmatte, Fußdrücker usw.) mittels der plötzlich verdrängten Luft eine Luftdruckwelle erzeugt, welche über einen Verbindungsschlauch auf einen Membrankontakt geleitet wird. Dort wird die ankommende Druckwelle in einen elektrischen Impuls umgewandelt.

Zur Erfüllung höchster Sicherheitsanforderungen steht ein sich selbst über- wachendes Schalt-und Überwachungssystem zur Verfügung.
Druckwellenschalter sind die ideale Lösung für automatische Türen, Tore und Schranken – überall dort, wo ein präziser Schaltimpuls unverzichtbar ist. Das innovative Druckwellensystem reagiert hochsensibel auf minimale Druckveränderungen aus nahezu jeder Richtung und gewährleistet so optimalen Schutz für Personen und Fahrzeuge. Auch als Öffnungsimpulsgeber überzeugen diese Schalter durch ihre robuste Bauweise und außergewöhnliche Langlebigkeit.

Effizient und sicher: Bereits ein Druck von nur 3 bis 4 mbar reicht aus, um den elektrischen Kontakt zuverlässig auszulösen. Druckwellenschaltersysteme arbeiten nahezu störungs- und wartungsfrei und bieten ein exzellentes Preis-Leistungs-Verhältnis. Perfekt für anspruchsvolle Anwendungen!

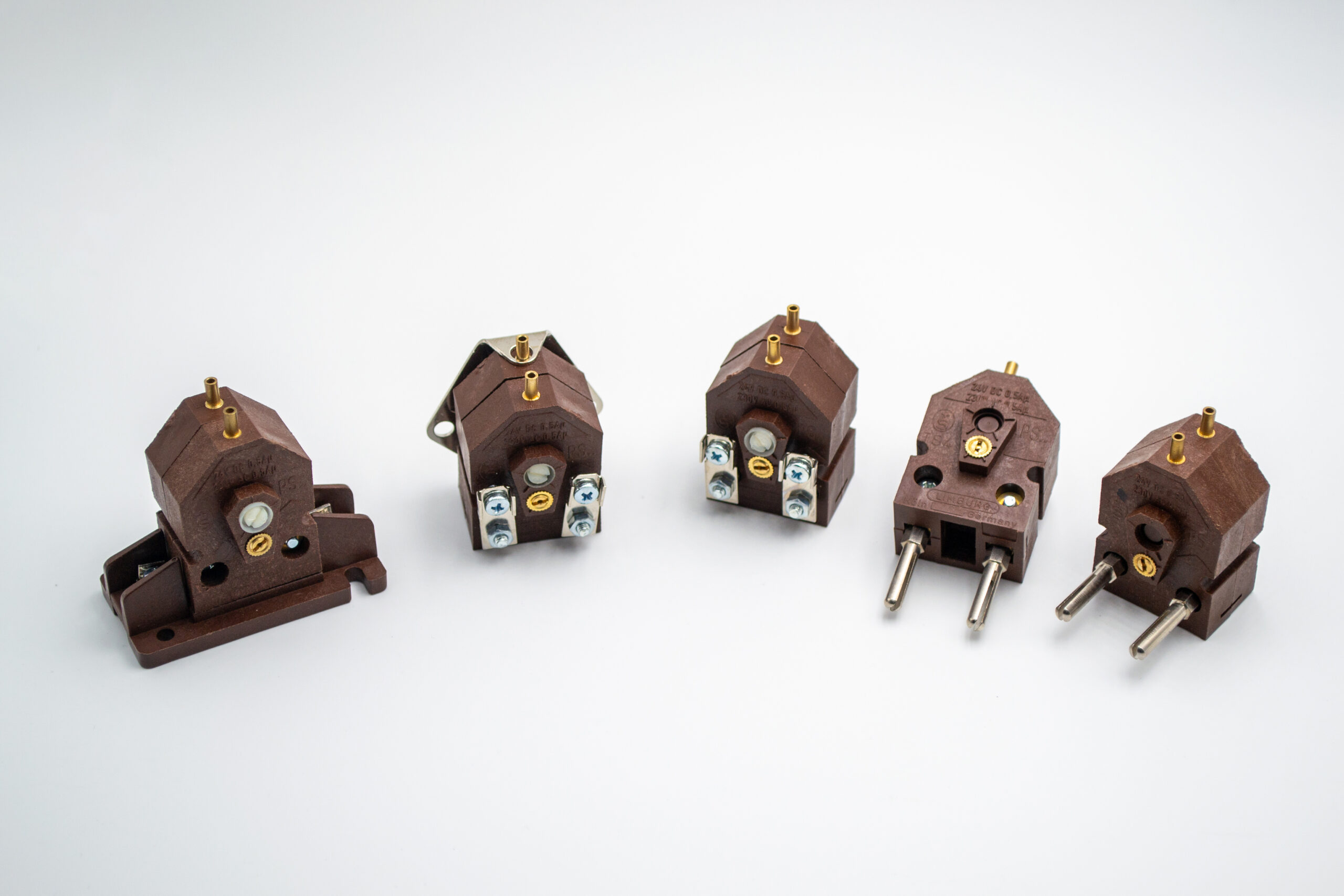

DW 1 DS/DÖ

Steckbarer DW-Schalter mit vertikaler Anordnung der Membrane

DW 1S DS/DÖ

Steckbarer DW-Schalter mit raumsparender horizontalen Anordnung der Membrane

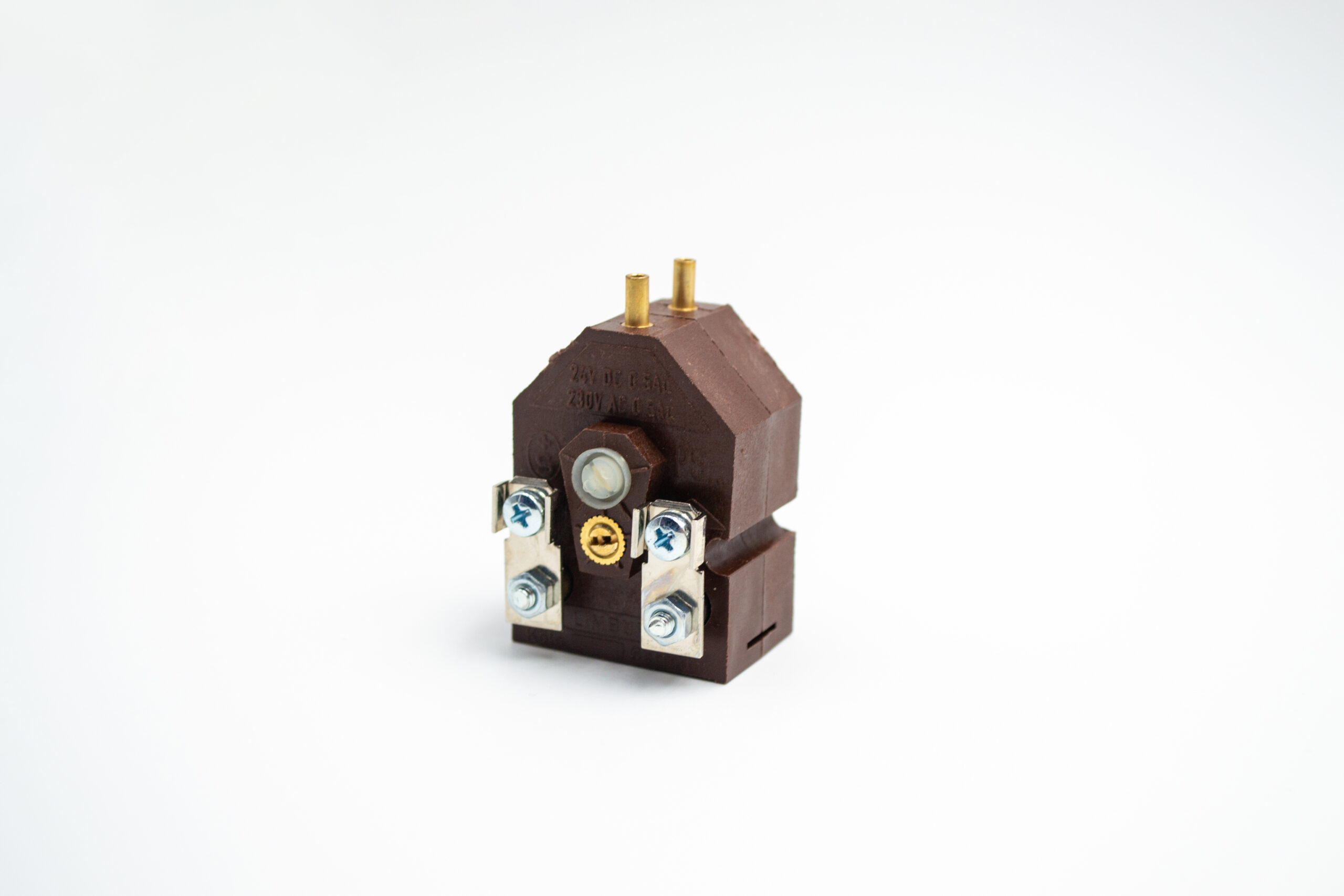

DW 2 DS/DÖ

DW-Schalter mit Schraubverschüssen. Schraubklemmen mit Anschlussmöglichkeiten für AMP-Faston-Stecker Serie 250

DW 4 DS/DÖ

DW-Schalter mit Anschlußklemmen oder Steckeranschlüssen 6,3m m und aufklemmbaren Montagebügel

Die Druckwellenschalter werden werkseitig entweder auf die Funktion „Druck schließt“ oder „Druck öffnet“ ein-gestellt.
Diese Werkeinstellung bedingt einen Ansprechdruck von 1-2 mbar und gleicht eine maximale Temperaturände-rung von 30°C in 20 Min. aus.
Änderung der Werkeinstellung
Die Druckwellenschalter können, falls notwendig, nachträglich in die jeweils andere Schaltfunktion umgestellt werden; hierbei ist wie folgt vorzugehen:
Transistorisierten Prüfsummer an den Klemmen oder Steckerstiften anschließen.
a) Schließerkontakt: Kontaktschraube im Uhrzeigersinn drehen bis Kontaktgabe erfolgt, was Kontaktöffnung= 0 bedeutet. Dann im Gegen-Uhrzeigersinn Kontaktschraube zurückdrehen, bis gewünschter Kontaktabstand erreicht ist. Der Kontaktabstand sollte im Normalzustand 0,3-0,4 mm betragen.Skaleneinteilung: 1 Teilstrich = 0,1 mm Kontaktöffnung, sichtbar durch Striche am Umfang der Kontaktschraube
b) Öffnerkontakt: Kontaktschraube im Uhrzeigersinn drehen, bis Kontaktgabe erfolgt, was Kontaktöffnung = 0 bedeutet, dann 3 Teilstriche nach rechts im Uhrzeigersinn drehen.

Weitere Ausführungen und Zubehör:

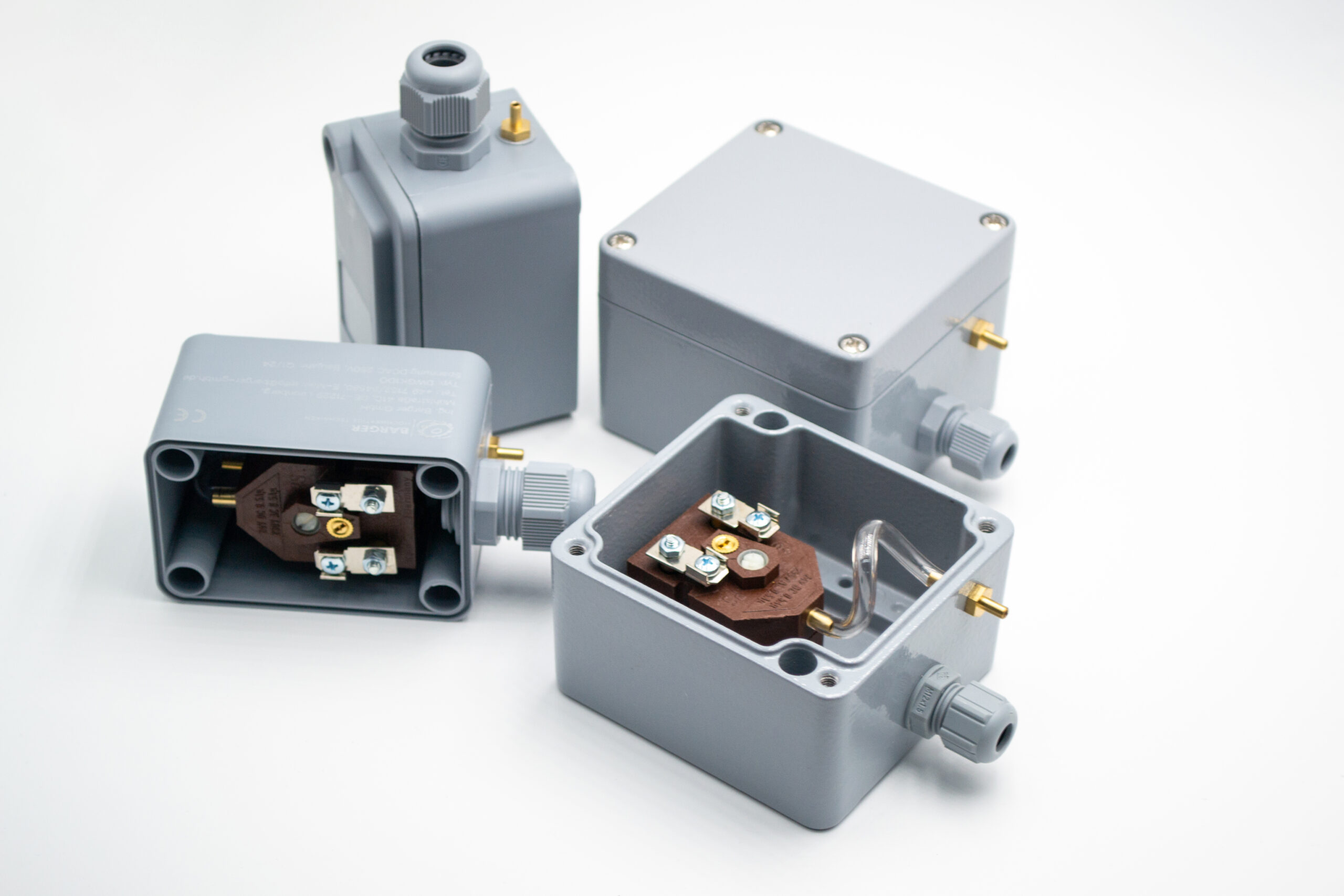

Schalter im Kunststoffgehäuse
Schalter in Aluminiumgehäuse
Anschlusstück
PVC- Kunststoffschlauch
